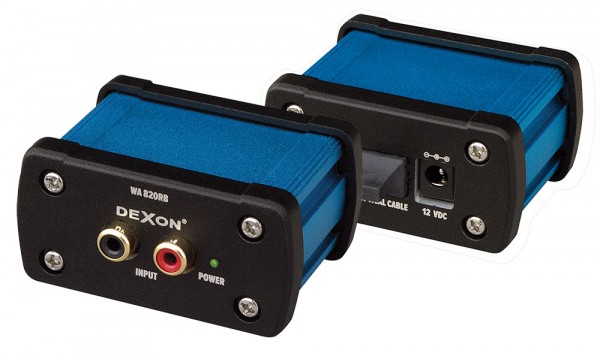

WA 820RB + WA 820RC set of signal carrier via optical cable

Brief description: digital audio transmission via optical cable (multimode MM), stereo, 24 b / 96 kHz D/A and A/D converter, separate transmission outside LAN / WAN network, point to point, maximum connection length 2000 m, high sound quality, very low noise (S/N ratio 105 dB) and low latency

Suitable for: connecting two distant sound equipments, e.g. in different buildings, to loosen the ground loop and reduce hum and noise

Cat. nr.: 21 859
284,39 € with VAT
in stock

Description

Sada přenášeče signálu vznikla z potřeby spojit dálkově dva ozvučovací celky, typicky se jednalo o spojení dvou ozvučení – dvou budov. Protože klasické analogové, byť symetrické, propojení již díky vzdálenosti nepřipadá v úvahu, byly vyvinuty jednotky WA 820RB (vysílač) a WA 820RC (přijímač), které jsou propojeny optickým kabelem. Oproti sadě WA 810RC + WA 810RB, jež využívá UTP kabelu, vyniká mnohem větším dosahem, typicky až 2000 m.

WA 820RB je vysílač s linkovým stereo audio vstupem pro spojení s cizím zvukovým zdrojem, např. hudebním přehrávačem, rozhlasovou ústřednou, předzesilovačem, mixážním pultem, výstupem mobilního telefonu, tabletu nebo počítače. Stačí na tento vstup dodat analogový stereo signál a WA 820RB se postará o digitální přenos optickým vláknem na přijímač WA 820RC.

Jak bylo řečeno, přenos je digitální a tedy s mnohem větší odolností na rušení a vznik zemní smyčky. Přenos je zašifrovaný (souvislý datový tok) a vychází z digitální podoby audio signálu – vysílač obsahuje A/D 24b převodník, přijímač D/A 24b převodník. Vysílač a přijímač je přímo spojen optickým vláknem metodou tzv. „point to point“, propoj nijak nevyužívá optické switche ani routery, datový tok není možné zneužít a není nijak spojen s LAN / WAN sítí. Digitální přenos vyniká velmi malou latencí, výhodnou pro živá vystoupení, kde nesmí docházet k velkým zpožděním.

Využití tohoto systému digitálního přenosu je opravdu různorodé: propojení aktivních reprosoustav, rozhlasových ústředen nebo zesilovačů, počítače, tabletu nebo jiného vzdáleného zvukového zdroje, mixážního pultu, nebo subwooferu. Velice dobře pomůže k propojení dvou vzdálených ozvučovaných stavebních částí a také k oddělení zemní smyčky. V průmyslovém, zábavním i domácím prostředí.

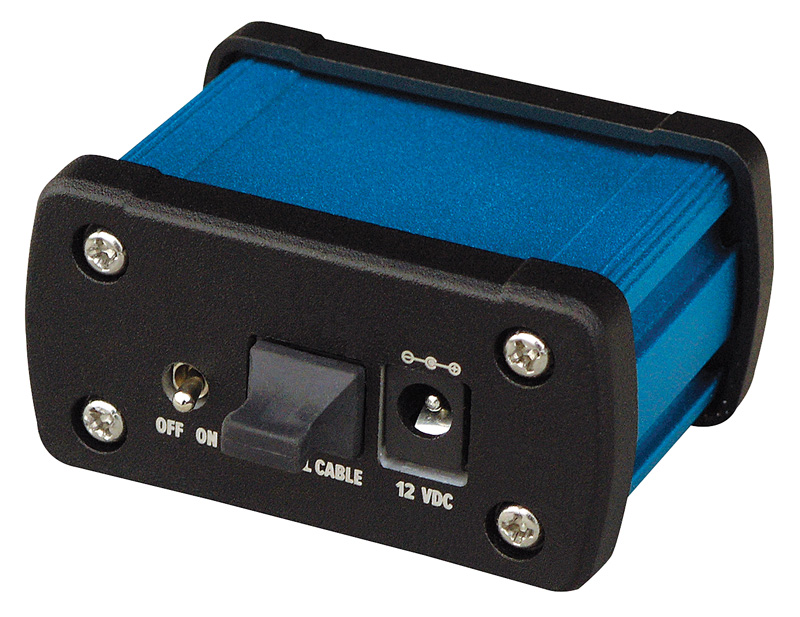

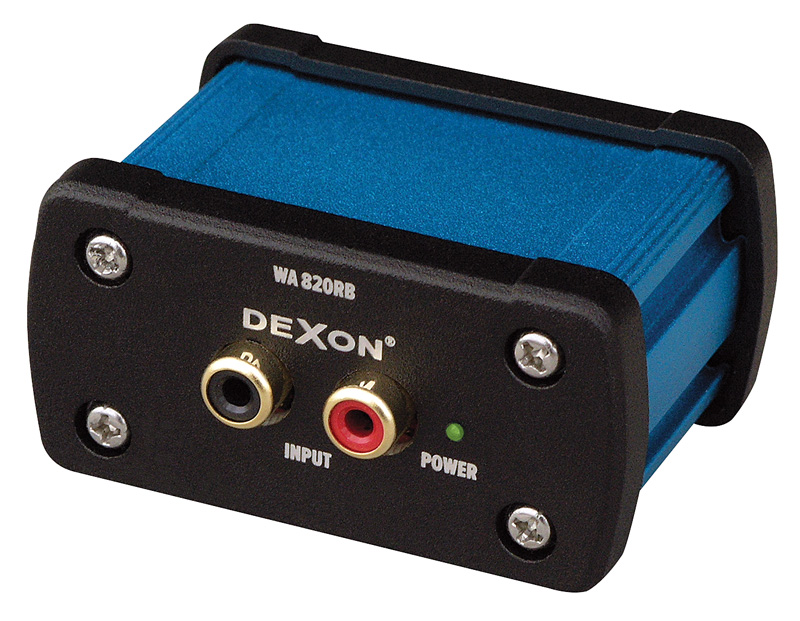

WA 820RB vysílač

  • vysílač s analogovým audio vstupem pro spojení s cizím zvukovým zdrojem, např. Mp3 přehrávačem, rozhlasovou ústřednou, předzesilovačem, mixážním pultem, s výstupem mobilního telefonu, tabletu nebo počítače
  • analogový stereofonní signál je přiveden na audio vstup, dále je digitalizován A/D převodníkem, zašifrován a vyslán do výstupu
  • výstup pro optické mnohovidové vlákno (multimode kabel MM) s konektorem typu SC
  • podpora mnohovidového optického vlákna (multimode kabel MM), s tloušťkami 50/125, 62.5/125, 100/140 nebo 200 μm
  • nepodporuje jednovidová vlákna (singlemode SM) např. s tloušťkami 9/125 μm
  • minimální ztráta zvukové kvality, díky kvalitnímu A/D převodníku
  • digitální přenos (linear PCM) v CD kvalitě, stereo
  • velmi nízká latence 1,1 ms
  • vlastní přenos se odehrává jako souvislý datový tok. WA 820RB (vysílač) a WA 820RC (přijímač) jsou v přímém spojení „point to point“. Optický kabel se nezapojuje na žádné routery nebo switche. Přenos tak není viditelný v LAN / WAN sítí, s kterou není ani nijak spojen. Využívá se pouze strukturované kabeláže budovy.
  • miniaturní provedení z odolného duralu
  • dosah přenosu (maximální délka propoje) 2000 m (závislá na kvalitě optického kabelu)
  • indikace napájení
  • spínač napájení
  • vstupní konektory RCA (Cinch)
  • signál není velikostně upravován, přenos je 1:1, zesílení je tedy 0 dB
  • vstupní úroveň max. 1 Vrms
  • vstupní impedance 27 kΩ
  • kvalitní 24b A/D převodník
  • odstup S/N 105 dB/A
  • vzorkování 96 kHz
  • frekvenční rozsah 20 – 20 000 Hz / ±0,3 dB
  • zkreslení THD < 0,007 % / A
  • napájení přiloženým síťovým adaptérem AC 230 V / DC 12 V
  • rozměry 69×35×58 mm
  • hmotnost 130 g

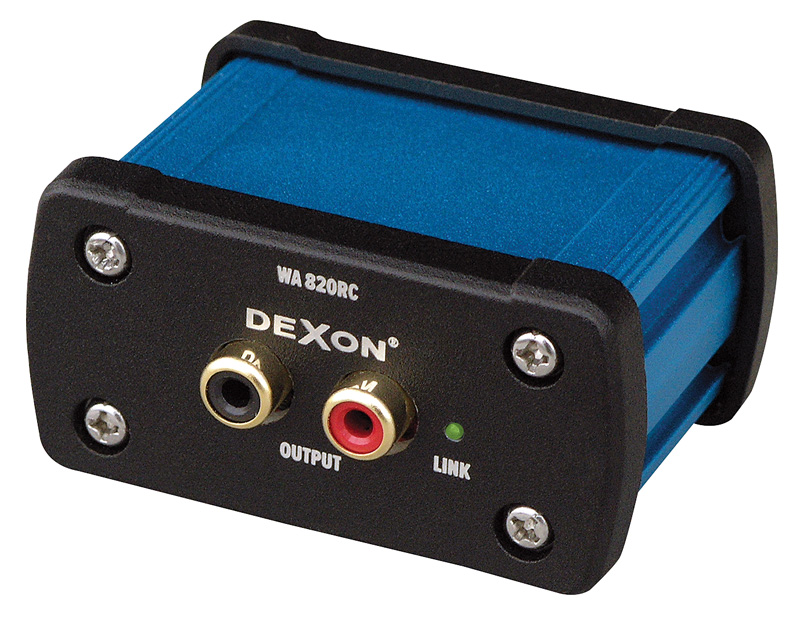

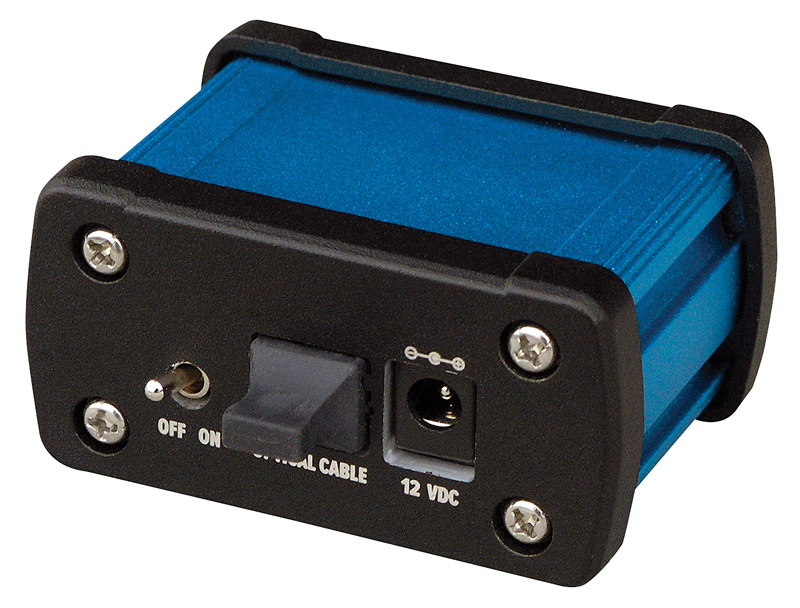

WA 820RC přijímač

  • přijímač s analogovým audio výstupem pro spojení s aktivním ozvučením, např. aktivními reprosoustavami, rozhlasovou ústřednou, zesilovačem, mixážním pultem, domácím hifi receiverem
  • WA 820RC přijímá digitální signál z optického kabelu (z SC konektoru), dekóduje jej a pomocí D/A převodníku vyrábí analogový stereofonní výstupní signál
  • vstup pro optické mnohovidové vlákno (multimode kabel MM) s konektorem typu SC
  • podpora mnohovidového optického vlákna (multimode kabel MM), s tloušťkami 50/125, 62.5/125, 100/140 nebo 200 μm
  • nepodporuje jednovidová vlákna (singlemode SM) např. s tloušťkami 9/125 μm
  • minimální ztráta zvukové kvality, díky kvalitnímu D/A převodníku
  • digitální přenos (linear PCM) v CD kvalitě, stereo
  • miniaturní provedení z odolného duralu
  • indikace funkčního propojení přijímače s vysílačem
  • spínač napájení
  • výstupní konektory RCA (Cinch)
  • výstupní úroveň max. 2 Vrms
  • minimální zatěžovací impedance 1 kΩ
  • kvalitní 24b D/A převodník s odstupem S/N >105 dB/A
  • vzorkování 96 kHz
  • frekvenční rozsah 20 – 20 000 Hz / ±0,3 dB
  • zkreslení THD < 0,0035 % / A
  • napájení přiloženým síťovým adaptérem AC 230 V / DC 12 V
  • rozměry 69×35×58 mm
  • hmotnost 130 g
