DAC 1300 amplifier

Všeobecně
Nová řada zesilovačů DAC je charakteristická vysokou robustností, kvalitou provedení a novou obvodovou koncepcí – napojení koncového stupně ve třídě H, která dosahuje daleko lepších zvukových a výkonových kvalit než klasická třída B nebo AB. Již samotná hmotnost a fakt, že zesilovač je odvětráván čtyřmi ventilátory, naznačuje, že zesilovače jsou velmi bytelné a spolehlivé, a proto jsou zvlášť výhodné pro mobilní ozvučování, diskotéky a kapely.

Výkon zesilovačů
DAC řada je nyní zastoupena dvěma modely. Menší model DAC 500 poskytuje výkon 2×300 W / 4 Ω. Větší model DAC 1300 poskytuje výkon 2×500 W / 8 Ω nebo 2×660 W / 4 Ω a dovoluje zatížení až do impedance 2 Ω. V můstkovém režimu pak při impedanci 4 Ω dostáváme až 2 000 W výkonu. Tyto hodnoty výkonů předurčují zesilovače pro velmi široké a náročné použití, pro buzení velmi výkonných satelirních i basových reprosoustav. Standardem je stereo, paralelní a zmíněný můstkový režim.

Chlazení
Samotná konstrukce chlazení je velice sofistikovaná. Každý koncový stupeň má svůj vlastní chladič uzavřený ve speciálním tunelu s prachovým filtrem, který začíná jedním ventilátorem vepředu a končí druhým zezadu zesilovače. Kanály jsou tak zcela teplotně odděleny. Navíc, uzavření do tunelu zaručuje minimální teplotní vliv na zbylou elektroniku zesilovače.

Ochrany a elektronika
V konstrukci nacházíme tepelnou a zkratovou pojistku, DC servo, limiter, pomalý náběh napájecího napětí, řízení napájecích napětí, nastavitelný subsonický filtr, zpožděné spínání reproduktorů či řízení otáček chladících ventilátorů. Výstup je ještě navíc doplněn triakovou ochranou proti přepětí. Řadu funkcí, jako je režim zesilovače (bridge / stereo / paralel), nastavení limiteru a subsonického filtru nebo zapnutí plovoucí země, ovládáme na zadním panelu.

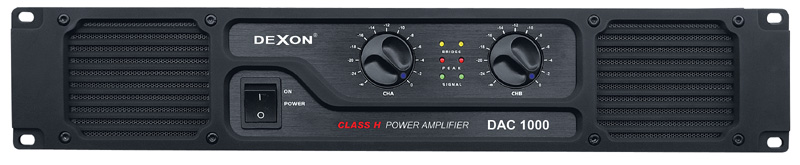

Čelní panel
Čelní panel zaujme svým robustním provedením, které doplňuje pogumovaná maska. Regulátory hlasitosti mají aretaci a pro lepší orientaci jsou v nich umístěné modré LED, které se rozsvěcují až po kompletním zapnutí všech obvodů zesilovače. Dále vepředu nalezneme indikátory CLIP (limitace signálu) a SIG (přítomnost signálu). Také nechybí indikace můstkového režimu.

Zadní panel
Ten obsahuje výstupní konektory typu SPEACON doplněné šroubovacími svorkami a vstupní konektory XLR a Jack. Vše je zde logicky a zároveň bezpečně uspořádáno. Výstupní konektory dovolují různé režimy zapojování kanálů zesilovače. Na zadním panelu se rovněž nachází speciální přepínače pro limiter, subsonický filtr, plovoucí zem a režim zesilovače.

• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 8 Ω, stereo 500 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 4 Ω, stereo 660 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 2 Ω, stereo 1 000 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 8 Ω, paralel 500 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 4 Ω, paralel 660 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 2 Ω, paralel 1 000 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 8 Ω, bridge 1 300 W rms
• výstupní výkon / 20 – 20 000 Hz, THD 0.05 %, 4 Ω, bridge 2 000 W rms
• frekvenční rozsah 20 – 20 000 Hz / +0, –0,25 dB, 10 % výkon
• vstupní citlivost 1 V ef.
• odstup L/R / 8 Ω > 75 dB
• odstup S/N / max. výkon, A > 108 dB
• zkreslení THD / 10 % výkon < 0,05 %
• zkreslení IMD SMPTE / 60 Hz, 7 kHz, 10% výkon < 0,1 %
• tlumení > 800 / 8 Ω, 100 Hz
• rychlost přeběhu 70 V / us
• vstupní impedance 10 k Ω nesym., 20 k Ω symetr.
• vstupní konektory XLR, Jack 6.3
• výstupní konektory Speacon – 4 pin; šroubovací
• pracovní teplota okolí – 10 – 40 °C
• napájení AC 230 V / 50 Hz
• rozměry 483×88 (2U) x 375 mm
• hmotnost 15 kg

Výhody oproti konkurenci

• kupujete od skutečného profesionálního výrobce, který se ozvučovací technice věnuje více jak 20 let
• zesilovač je skutečně určen pro profesionální, zátěžové použití, žádná amatérská konstrukce
• sofistikovaná třída H, což je AB doplněná o řízení zdrojové části – při špičkách se uměle plynule zvedne napájení koncového stupně
• více provozních režimů, ne jen klasické stereo a můstek
• provoz i s nízkou zatěžovací impedancí
• skutečně odměřený výkon dle standardu RMS, žádná přemrštěná hodnota
• kvalitní vstupní i výstupní konektory na odchod na další zesilovač. Hodně to oceníte při zapojování více zesilovačů vedle sebe.
• výborně provedené aktivní chlazení 4 nízkootáčkovými ventilátory
• výborná odolnost chladičů proti prachu, ne klasické chladiče, které se po zanesení přehřívají
• snadné zapojení na elektrickou síť nevyžadující velké jištění díky soft startu, žádný velký proudový náraz
• řada obvodových vychytávek (limiter, ground lift, subsonic…), ne jenom zesilovací modul
